点焊机点焊通常分为双面点焊和单面点焊两大类。双面点焊时，电极由工件的两侧向焊接处馈电。典型的双面点焊方式。这时，工件的两侧均有电极压痕。表示用大接触面积的导电板做下电极，这样可以消除或减轻下面工作的压痕，常用于装饰性面板的点焊。同时焊接两个或多个焊点的双面点焊，使用一个变压器而将各电极并联。

这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态，材料厚度、电极压力都必须相同，才能保证通过各个焊点的电流基本一致。 单面点焊时，电极由工件的同一侧向焊接处馈电。为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。为无分流的单面双点点焊，此时焊接电流全部流经焊接区。

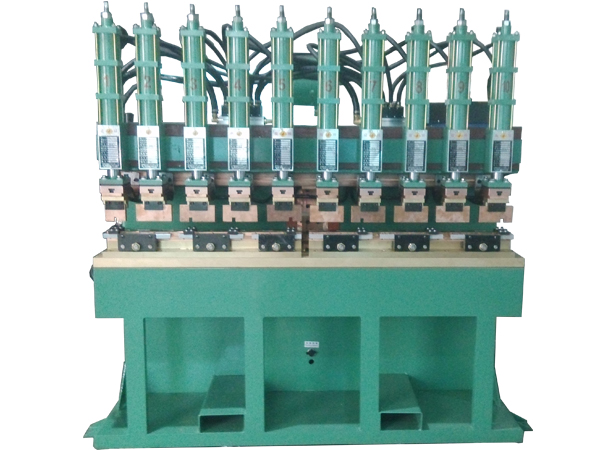

在大量生产中，单面多点点焊获得广泛应用。这时可采用由一个变压器供电，各对电极轮流压住工件的形式，也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的形式。后一形式具有较多优点，应用也较广泛。

其优点有：各变压器可以安置得离所连电极最近，因而其功率及尺寸能显著减速小；各个焊点的工艺参数可以单独调节；全部焊点可能同时焊接，生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负载平衡。
